武汉新烽光电股份有限公司

智慧排水

—城市排水信息化管理系统

“城市排水信息化管理系统”基于物联网理念，采用信息化手段，结合GIS展示，***掌握排水系统的运行情况如管网水位、流量、水质、有害气体浓度、泵站运行状态等，保证排水系统安全高效运行；通过构建安全预警平台，提高应急指挥及快速处置能力；提供科学、***城市级水力分析模型，***评估城市排水管网能力；以城市排水设施数据为基础，结合管网监控数据、气象预报、雨情信息，为城市排水规划、防涝预测提供决策依据。

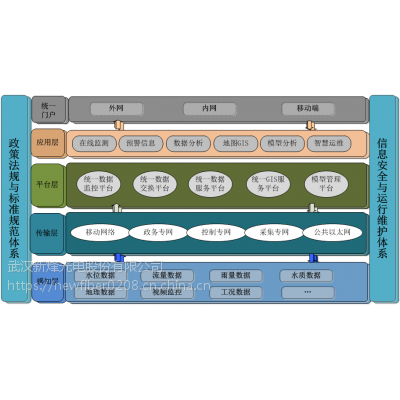

系统架构

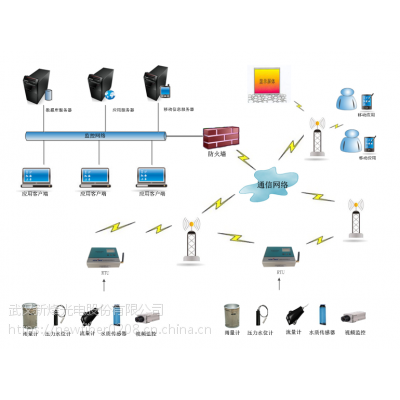

感知层

多普勒超声波流量计

规格参数

型号：XF-LSX-1

流速测量范围：0.02m/s-5m/s          流速精度：1.0%

流速分辨率：1mm/s

流量测量范围：0.001m3/s-1000 m3/s

流量精度：测量流量的±3%

流量分辨率：0.0001m3/s

电源：直流10V-14V或者220VAC

输出信号：RS485接口标准Modbus-RTU协议（可选4mA-20mA）

防护等级：IP68（探头）

SS传感器

规格参数

量程：0~100、0~500、0~1000、0~4000NTU； 0~2000mg/L

分辨率：0.1NTU、1NTU； 1mg/L

***度： ≦2%

标定：出厂标定，一年无需校准，可现场标定

光路：90度和135度双路散射光

接口： RS485/MODBUS协议

供电：DC 12V，允许波动±15%

水质监测一体柜

规格参数

一、水质监测子系统：

1、 COD——重铬酸钾高温消解，比色测定

        测试量程：（10~1000）mg/L（可扩展）

        分  辨  率：＜1mg/L

2、氨氮——水杨酸分光光度法

        测试量程：（0~0.5~5~25~300）mg/L（可扩展到1500mg/L）

        分  辨  率： 0.01mg/L

3、总磷——钼酸铵分光光度法

        测量范围：（0.1~50.0）mg/L（可根据客户要求扩展）

        分  辨  率：0.01mg/L

4、总氮——碱性过硫酸钾消解紫外分光光度法

        测量范围：（0~120）mg/L（可根据客户要求扩展）

        分  辨  率：0.1mg/L

二、采样及预处理子系统：采水泵、采水管路、预处理系统

三、数据采集与处理子系统： GPRS通讯模块、遥测终端机

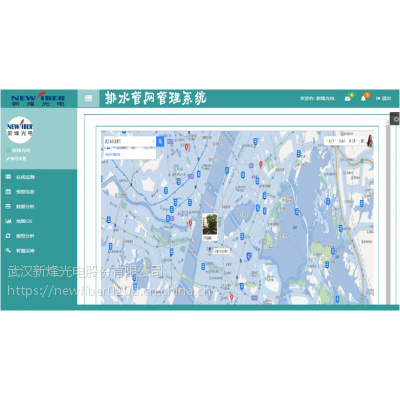

云端服务平台

以GIS地理信息系统、在线监测、水位预警、模型分析、智慧运维等多种模块，建立长期、有效、动态管理排水管网大量空间数据和属性数据的基础平台，并融合排水数字化管理所需的各种业务处理和***分析模块，***终形成一个具有连接排水管理部门各业务单元信息、数据存储管理和决策分析等多种功能于一体的“城市排水信息化管理平台”

平台层

         预警、报警信息通过微信或者短信的形式自动推送至用户手机上，可以***时间做出调度响应，避免事故的发生。
